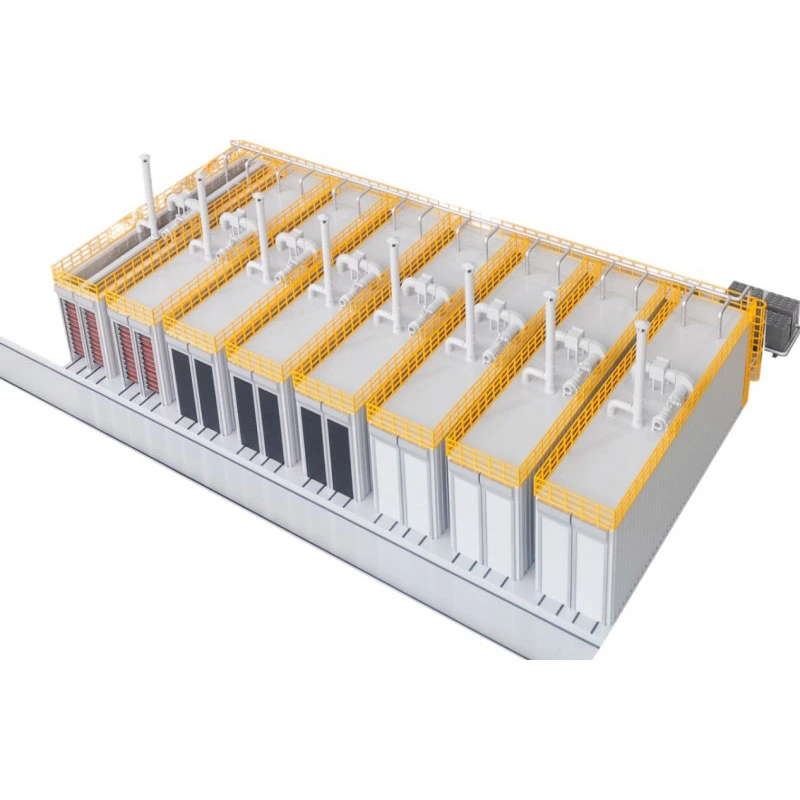

Het carbonatatie-uithardingssysteem bestaat uit drie hoofdcomponenten: de afgedichte uithardingskamer, het gascirculatiesysteem en het bewakings- en controlesysteem. Door kamerafdichting, gascirculatie, temperatuur- en vochtigheidsregeling en controle van de CO₂-concentratie biedt het systeem een stabiele, uniforme en regelbare omgeving voor het uitharden van betonproducten.
De kamer heeft een meerlaags structureel ontwerp dat bestaat uit een buitenste beschermlaag, isolatielaag en binnenventilatiemuur. Het biedt structurele sterkte en thermische isolatie en past zich tegelijkertijd aan de hoge luchtvochtigheid en CO₂-rijke omgeving in de kamer aan.
1) Kamerdak: Beschikt over een zelfdragende staalplaatconstructie en een geïsoleerd dakontwerp, waardoor gemakkelijke toegang wordt geboden voor routine-inspectie en onderhoud.
2) Structuur van de voorkamer: Maakt gebruik van een gegalvaniseerd frame en gladde panelen om de structurele stabiliteit en vlakheid van het oppervlak te verbeteren tijdens langdurig gebruik.

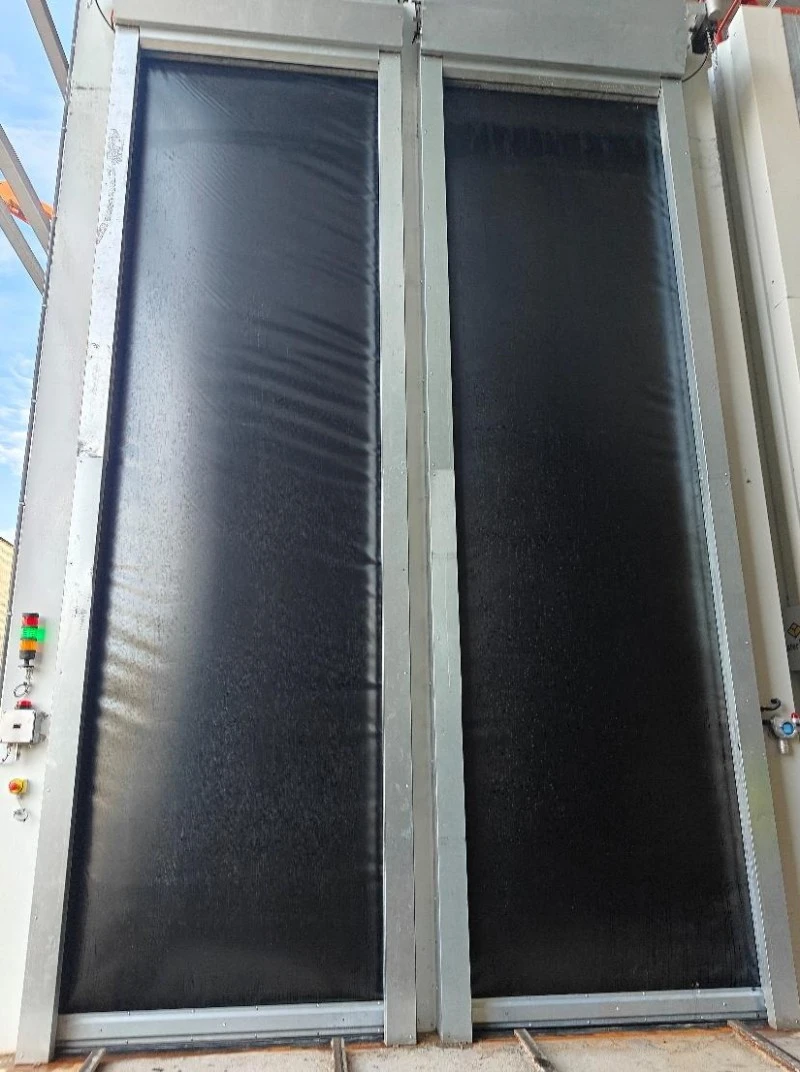

3) Kamerdeur: Beschikt over een zeer strak ontwerp om CO₂-lekkage effectief te verminderen en een stabiele uithardingsomgeving in de kamer te behouden.

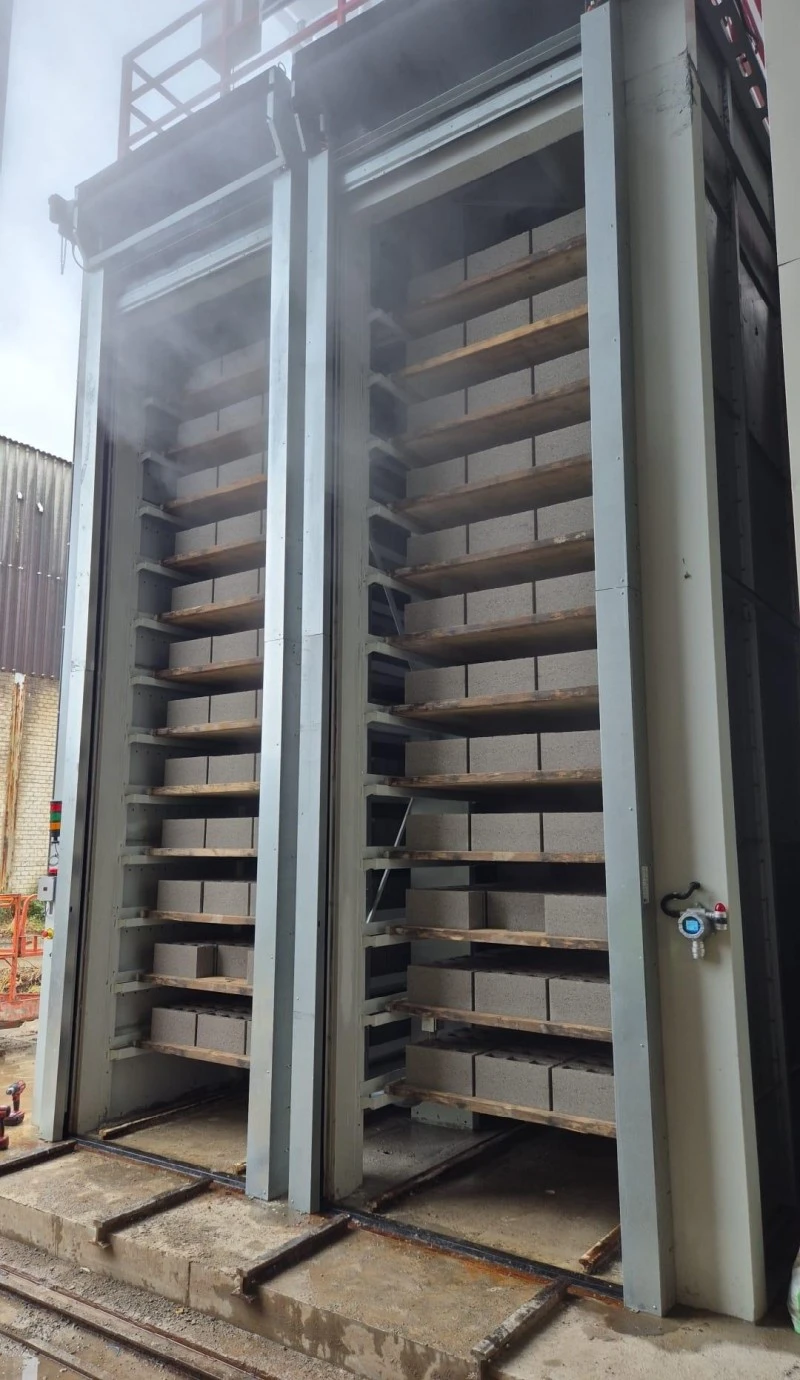

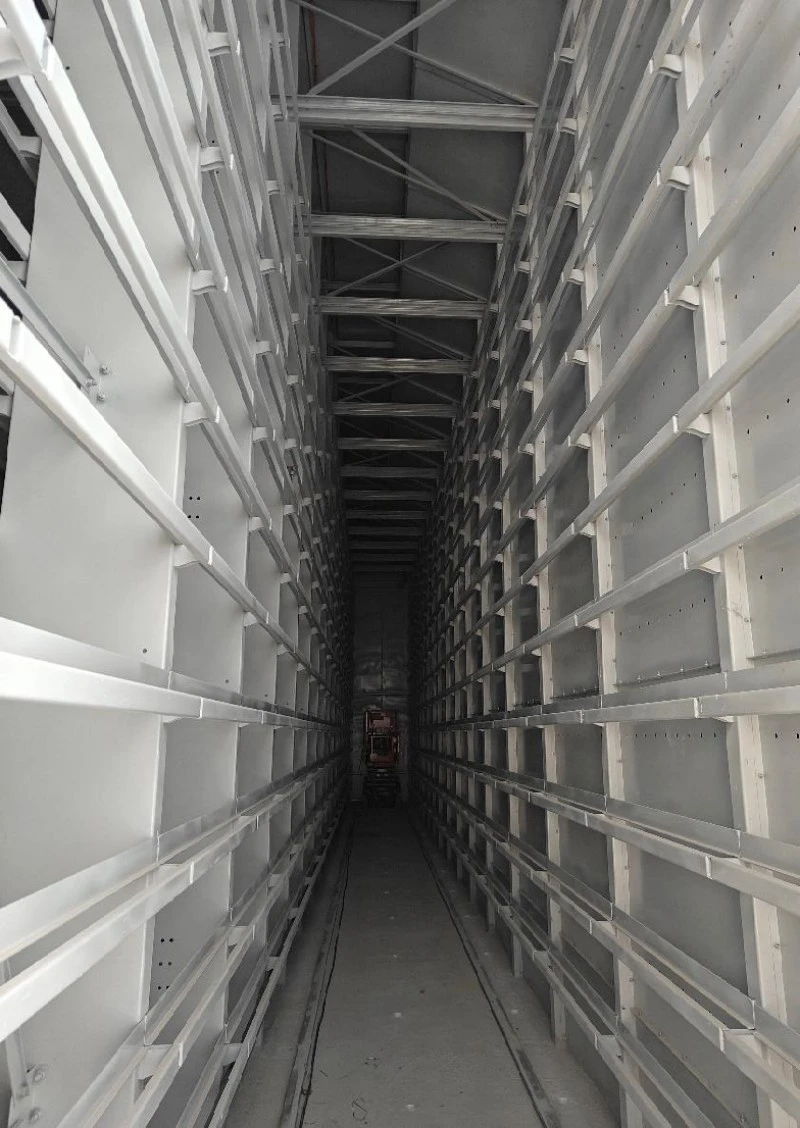

4) Uithardingsrekken: Gebruik een plug-in en geschroefde verbindingsstructuur. Alle componenten zijn thermisch verzinkt voor verbeterde corrosieweerstand en betrouwbare werking in omgevingen met een hoge luchtvochtigheid.

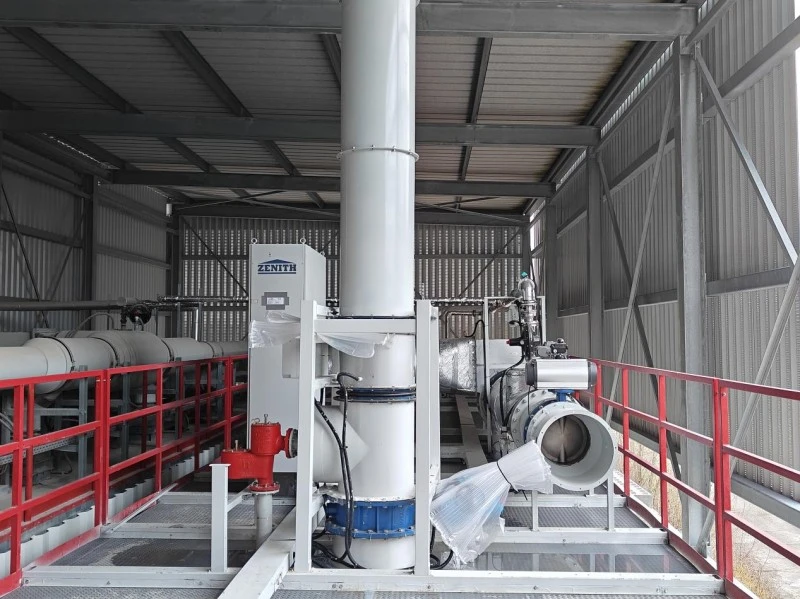

Het gascirculatiesysteem is verantwoordelijk voor het transport, de distributie en de circulatie van CO₂, warmte en lucht in de kamer, waardoor een uniformere uithardingsomgeving wordt gehandhaafd.
1) Circulatieaandrijving: Een radiale ventilator met variabele frequentie zorgt voor de gascirculatie in de kamer, waarbij de luchtstroom kan worden aangepast aan de procesvereisten.
2) Temperatuurregelmodule: Elektrische verwarmers leveren de warmte die nodig is voor het uithardingsproces en werken samen met de circulatieventilatoren om een uniforme verwarming door de hele kamer te bereiken.
3) Circulatiekanaalwerk: Verantwoordelijk voor het transporteren en distribueren van gas, het verbinden van de ventilatoren en verwarmers met de uithardingskamer om een georganiseerde gascirculatie te garanderen.
4) Uitlaatmodule: Bestaat uit een uitlaatsysteem en lamellenkleppen, die samenwerken volgens verschillende uithardings- en uitlaatfasen.
5) Zuiveringsmodule: Introduceert frisse buitenlucht om de resterende CO₂ in de kamer met geweld te vervangen en de CO₂-concentratie na het uithardingsproces te verminderen.
Het systeem maakt gebruik van PLC-gebaseerde automatische besturing om de belangrijkste parameters tijdens het carbonatatie-uithardingsproces te bewaken en nauwkeurig te regelen.
1) Bewaking van meerdere parameters
Realtime monitoring van:
CO₂-concentratie
Temperatuur
Vochtigheid
Kamer druk
Deze parameters bieden realtime gegevensondersteuning voor het carbonatatie-uithardingsproces.
2) PLC-automatische besturing
Volgens het vooraf ingestelde uithardingsprogramma regelt het systeem automatisch de temperatuur, vochtigheid, CO₂-concentratie en kamerdruk, waardoor een geautomatiseerde uitharding mogelijk wordt en handmatige tussenkomst wordt verminderd.
3) Gegevensverzameling en traceerbaarheid
Het systeem verzamelt en bewaart voortdurend gegevens over het uithardingsproces en genereert automatisch uithardingscurven, waardoor een betrouwbare gegevensbasis ontstaat voor analyse van de productkwaliteit, procesoptimalisatie en productiebeheer.
4) Meervoudige veiligheidsbescherming
Het systeem is uitgerust met CO₂-lekdetectie, overdruk-/onderdrukveiligheidskleppen en een onafhankelijk veiligheidscontrolesysteem om abnormale bedrijfsomstandigheden te bewaken en te beschermen, waardoor de algehele operationele veiligheid wordt verbeterd.
Carbonaatstoffen die tijdens de carbonatatiereactie worden gevormd, kunnen een deel van de poriën in beton vullen, waardoor de dichtheid, druksterkte en maatvastheid van betonproducten worden verbeterd.
Carbonatatie kan de interne structuur en oppervlaktedichtheid van betonproducten helpen verbeteren, waardoor hun waterbestendigheid, vries-dooibestendigheid en algehele duurzaamheid worden verbeterd.
Carbonatie-uitharding kan de oppervlaktedichtheid en maatregelmatigheid verhogen, waardoor het algehele uiterlijk van betonproducten verbetert en uitbloeiingen worden verminderd.
CO₂ wordt geïntroduceerd in het betonuithardingsproces en gedeeltelijk gefixeerd in bouwmaterialen via de carbonatatiereactie, waardoor het CO₂-gebruik wordt geïntegreerd met de productie van betonproducten.
Carbonatatie-uitharding kan dienen als een alternatieve of aanvullende methode voor traditionele stoomuitharding. Door het uithardingsproces te optimaliseren, biedt het een potentieel pad om het energieverbruik bij het uitharden te verminderen en de productie van koolstofarme betonproducten te ondersteunen.
