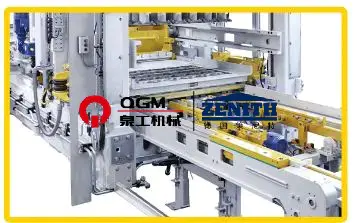

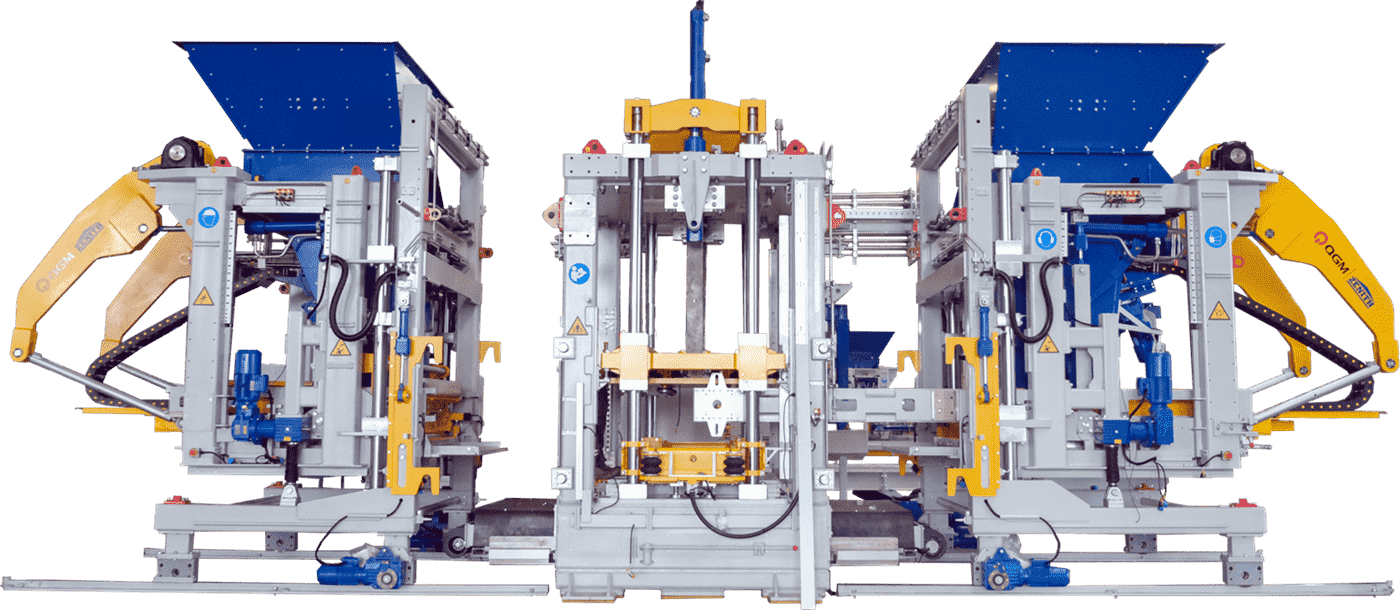

Automatische blokvervaardigingsmachine

Automatische machinefuncties voor het maken van blokken

Dubbele triltafels, acht servomotoren (optioneel)Blokkenmachine van het hoogste niveau

Modulaire montage voor eenvoudiger onderhoudVerscheidenheid aan producten beschikbaar

Hogere capaciteit, betere prestaties

Technische parameters

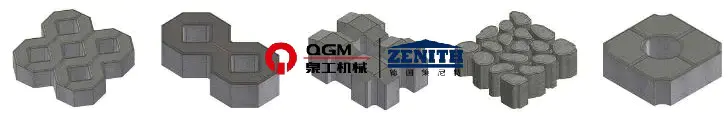

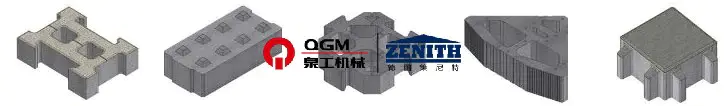

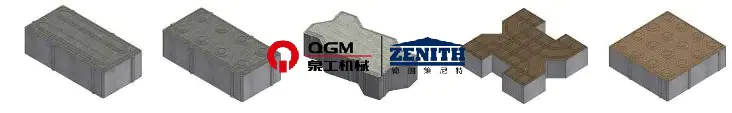

Sommige blokken kunnen worden gemaakt met ZN2000-2

Bestratingsafwerkmachine:
Grassteen:
Water Behouden Blok:

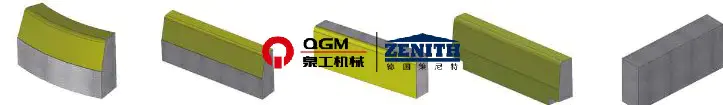

Weg stoeprand:

Technische voordelen

1. Geavanceerd Duits designframe

Het mainframe-frame maakt gebruik van een zeer sterke gelaste framestructuur, ontworpen door het hoofdframe van Duitsland ZENITH's gepatenteerde gelaste framestructuur met hoge sterkte, die een rationeel ontwerp, uniform en heeft esthetisch verantwoord lassen. Het hele kader ondergaat een trillingsbehandeling ter verlichting mechanische belasting om hoge kwaliteit te garanderen en stabiliteit. Het geavanceerde structurele ontwerp maakt dit mogelijk uitbreidbaarheid, met de mogelijkheid om trottoirbanden toe te voegen Vorm Zijwand openings- en sluitgedeelte, terugtrekplaatsectie, inbrengapparaat voor polystyreenkernen etc.

2. Automatisch snel schimmelwisselsysteem

Wanneer de matrijs zich in de hoofdmachinepositie bevindt, realiseert het hijssysteem dit automatische matrijswissel op het snelle matrijswisselapparaat. De sabotagekop en mal het frame wordt automatisch vastgeklemd door een pneumatisch station, dat veilig, efficiënt en eenvoudig te bedienen is en handig in onderhoud.
● Pneumatische vormkleminrichting: Bestaat uit een vormsteunframe en pneumatisch Pneumatische klemmen aan beide zijden. Tijdens de pre-vibratie- en hoofdtrillingscycli helpt het Klem en zet de mal vast, waardoor trillingen worden verminderd en het beste trillingseffect wordt bereikt verlenging van de levensduur van de matrijs.

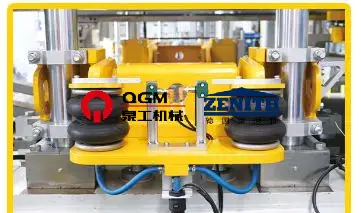

● Pneumatische kleminrichting voor sabotagekop: De sabotagekop wordt vastgezet met een kleminrichting met airbags, waardoor de sabotagekop gemakkelijk en snel kan worden vervangen, waardoor het vervangen van de mal wordt verkort tijd, en zorgt ook voor een nauwkeurige koppeling tussen het matrijsframe en de sabotagekop.
● Elektrisch malinbrengapparaat: het malinstallatieapparaat wordt gebruikt om de mal te lokaliseren de hoofdmachine en verwijder deze met behulp van een elektrische matrijsdrager. De schimmeldrager is geschikt voor de meeste mallen op de markt. Andere speciale mallen kunnen op maat worden gebruikt vervoerder.

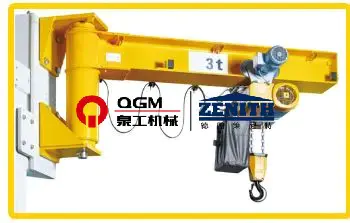

● Vormwisselapparaat: geïnstalleerd op het hoofdframe van de machine, gebruikt voor het hijsen van de matrijs bij het wisselen van matrijs, voorzien van elektrische kettingtakel (kraan) en elektrisch loopapparaat

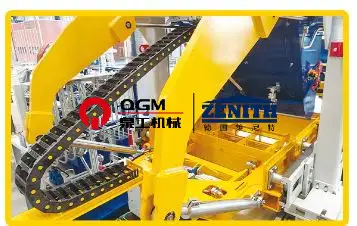

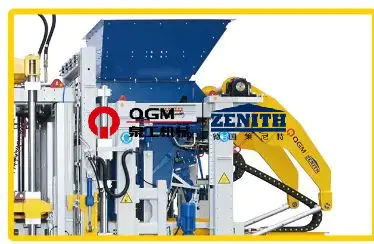

3. Voersysteem

● De voerbox wordt hydraulisch aangedreven en maakt gebruik van een hoogdynamische proportionele klepbediening systeem. Dit apparaat is voorzien van een hydraulisch aangedreven menginrichting, waardoor snel en eenvoudig vult effectief de mal. Het mengapparaat wordt bestuurd door hoogdynamisch proportioneel kleppen en een voedingsapparaat. De voorarm van de voerbox is voorzien van een verstelbare arm schoonmaak borstel.
● Stevige toevoer met zwenkarm, met rollen met grote diameter aan beide zijden van het toevoerapparaat zorgen voor een gelijkmatige en stabiele horizontale beweging van de voerbox.
● De geleiderails van de voerbox zijn voorzien van vervangbare slijtvaste strips, waardoor er meer zijn handig voor onderhoud

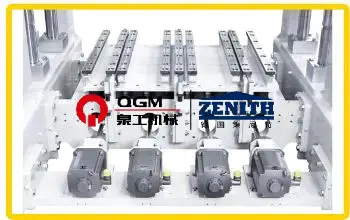

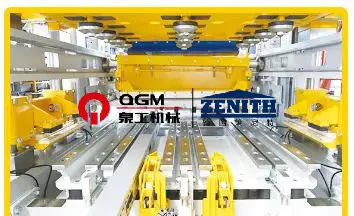

4. "Ultradynamisch" servovibratiesysteem

De “Super Dynamic” servo-vibratietechnologie is een zeer efficiënte, adaptieve vibratie systeem speciaal ontworpen voor blokmachines. De servomotoren reageren het snelst mogelijke snelheid, het bereiken van de hoogste trillingsprestaties, het verminderen van het cementverbruik, het verkorten van de productiecycli en het produceren van betonproducten met een hoge dichtheid. De trilling systeem kan zich flexibel aanpassen aan verschillende productiebehoeften voor betonproducten.

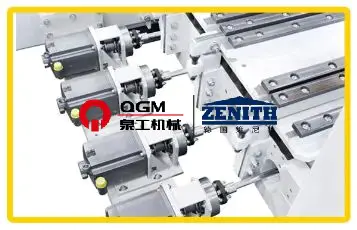

● Acht vibratie-eenheden, waarbij de mechanische balans individueel wordt ingesteld door acht servoaandrijvingen
● Acht motorassen met elastische koppelingen
● Acht servomotoren, elk gemonteerd op een externe trillingsisolerende dwarsbalk op het motorframe
● Triltafel heeft geen oliebad nodig (Eco-vriendelijk)

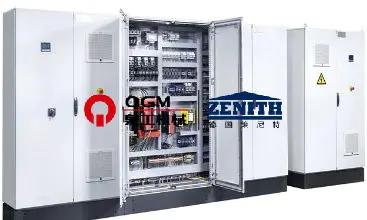

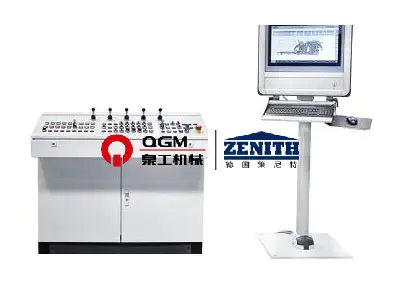

5. Nauwkeurig servobesturingssysteem

Via signaalfeedback worden de fase en snelheid van de trillingen gecontroleerd. Via signaalfeedback worden de trillingsfase en snelheid synchroon geregeld motion control, en snelle stand-by, trillingsinitiatie en trillingseliminatie kunnen worden in korte tijd voltooid, waardoor de cyclustijd wordt verkort en beter wordt geremd werking.' Door de dubbele gesloten lus van positie en snelheid wordt de opwindende kracht gecontroleerd alleen in verticale richting te handelen, de effectieve opwindende kracht te maximaliseren en tegelijkertijd te vermijden schade aan de machine door de horizontale opwindende kracht, waardoor de levensduur van de machine wordt verlengd, en het kunnen maken van gedifferentieerde instellingen voor verschillende productvereisten om te produceren hoogwaardige producten.

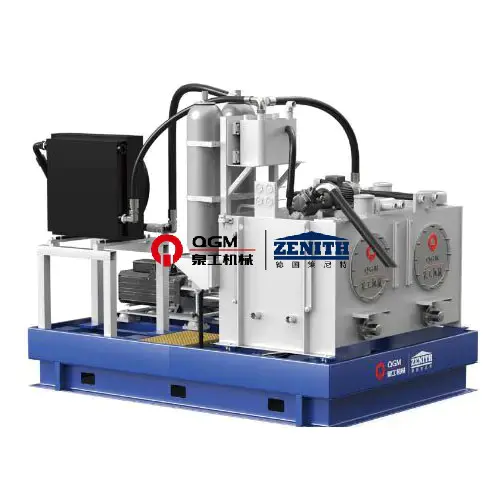

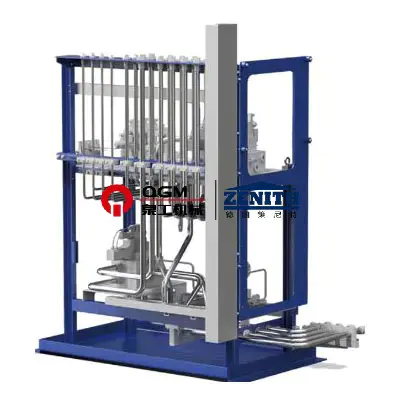

6. Hydraulisch systeem

De drukkop, het matrijsframe, de aggregaatwagen en de stoffenwagen worden bestuurd door De sabotagekop, het matrijsframe, de voedingsbox voor basismix en vlakmix worden bestuurd door proportionele richtingskleppen met klepkernfeedback, die korte responstijden bieden. Het gesloten regelsysteem (verplaatsingsliniaal / encoder -PLC- -proportioneel directionele klep-oliecilinder) zorgt voor nauwkeurige bediening, met snelle en stabiele oliecilinder beweging. Het hydraulische station maakt gebruik van een zuigerpomp met variabel slagvolume, die stopt het verpompen van drukolie wanneer het hydraulische systeem de ingestelde druk bereikt, het lossen van de pomp en het verminderen van het energieverbruik. Het hydraulische station is uitgerust met een accumulator voor extra olietoevoer, waardoor meerdere acties tegelijkertijd kunnen plaatsvinden stabiele hydraulische systeemdruk. Het systeem bevat ook een druksensor, die displays op het bedieningspaneel voor eenvoudige bewaking, evenals een temperatuursensor, koeler en verwarming om de olietemperatuur effectief te regelen en een goede hydraulische olie te behouden prestatie.
